Ingeniería de papel: cómo se piensa, se prueba y se monta un libro desplegable
Vigobrubre es un cuaderno de taller dedicado a la ingeniería de papel, la disciplina que convierte una hoja plana en un volumen que se levanta, gira o se desplaza cuando se abre la página. Lo que aquí se recoge son explicaciones de mecanismos, márgenes de tolerancia y rutinas de comprobación, escritas con el vocabulario que se usa realmente en la mesa de trabajo.
El orden de las secciones sigue el orden del trabajo: primero el mecanismo y su geometría, después el papel y su preparación, luego la maqueta de prueba y, al final, el pegado, el montaje del pliego y el repaso a mano de una tirada corta.

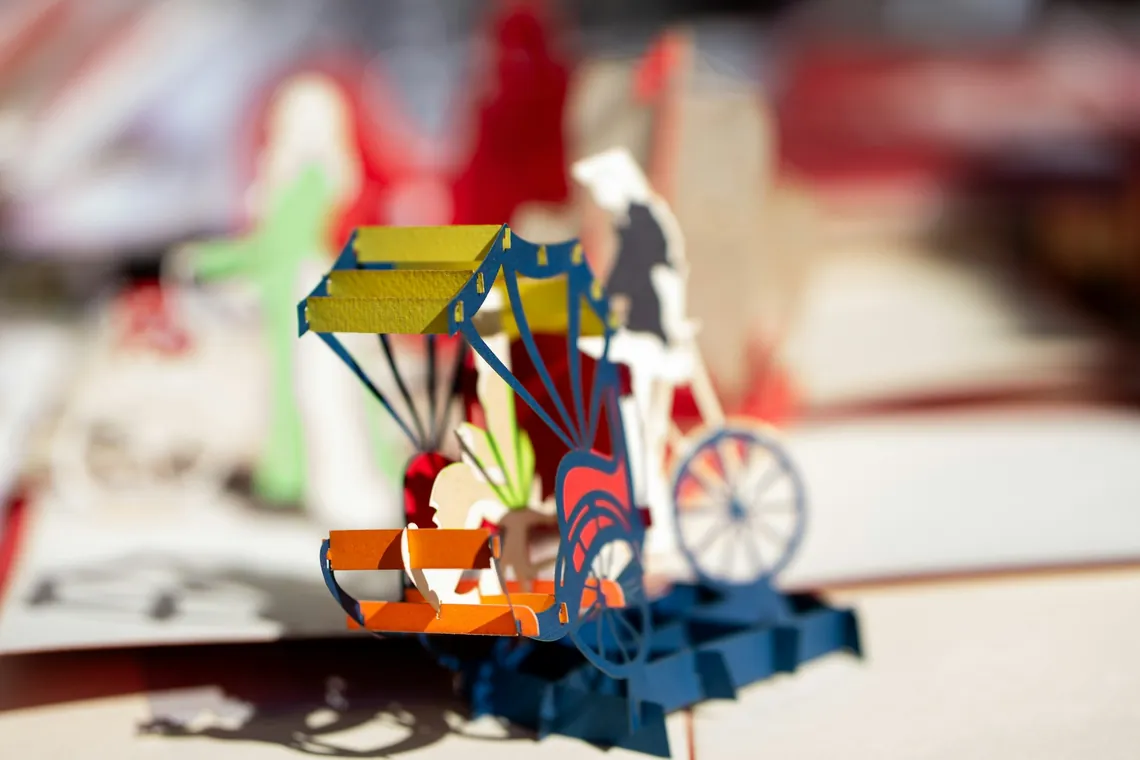

Estructura desplegable abierta sobre el pliego: varias piezas independientes que se levantan a distintas alturas al separar las páginas. Imagen editorial de archivo.
El pliegue paralelo, la estructura más previsible
En un pliegue paralelo todos los dobleces de la pieza corren en la misma dirección que el lomo del pliego. Es la familia de mecanismos más tolerante: si los cortes son perpendiculares al lomo y los pliegues quedan paralelos entre sí, la pieza sube sola al abrir y vuelve a su sitio al cerrar sin necesidad de ajustar ángulos.
La variante más sencilla se obtiene con dos cortes y dos dobleces sobre la propia hoja doblada: el rectángulo interior avanza hacia el lector mientras el resto de la página permanece quieto. A partir de ahí, todo consiste en encadenar escalones, cambiar sus proporciones y superponer planos a distintas profundidades.
La regla de oro es la simetría respecto al lomo. Cualquier diferencia entre la mitad izquierda y la derecha se traduce en una pieza que se tuerce, roza el papel vecino o deja de cerrar plana.
- Escalón simple: un plano frontal y dos costados; la base del salto define la altura final.
- Escalón doble o escalonado: dos planos a distinta profundidad, útil para fondos y primeros términos.
- Caja: cuatro caras cerradas, con la trasera pegada a la página y las laterales trabajando como bisagras.
- Lengüeta suspendida: un plano que no toca la base y queda sostenido por dos brazos paralelos.
- Plano flotante: pieza pegada sobre dos escalones previos, sin contacto con el pliego.
El pliegue angular y la construcción en V
Cuando el doblez deja de ser paralelo al lomo, la pieza empieza a girar además de levantarse. Ese giro es lo que hace atractivo el pliegue angular y, al mismo tiempo, lo que lo vuelve exigente: el recorrido ya no depende solo de las medidas, sino de los ángulos que forman las pestañas con la línea central.
La construcción en V es el caso básico. Dos alas se pegan a las dos mitades del pliego formando un ángulo abierto hacia el lector; al cerrar el libro, ambas se pliegan hacia dentro y desaparecen bajo la página. Para que el movimiento sea limpio, el ángulo de cada ala respecto al lomo debe ser igual en los dos lados y la línea de doblez de la pieza tiene que coincidir exactamente con el lomo.
Una V con las alas muy abiertas se levanta poco pero es muy estable. Una V con las alas cerradas gana altura y protagonismo, aunque el papel trabaja más y el borde superior tiende a asomar por encima del corte de la página cuando el libro se cierra. Entre esos dos extremos se mueve casi todo el repertorio angular: las V asimétricas, las V invertidas que descienden hacia el lomo y las V encadenadas que sostienen planos sucesivos.
- Marcar el lomo con lápiz en la propia pieza antes de pegar: es la referencia que no puede desplazarse.
- Comprobar el ángulo con una plantilla de cartulina, no a ojo.
- Verificar que ninguna ala sobresale del formato con el libro cerrado.
- Dejar al menos 3 mm entre piezas angulares vecinas para que no se enganchen al girar.
- Probar el movimiento con la página a medio abrir, que es donde aparecen los roces.
Elementos giratorios y piezas deslizantes
Junto a las estructuras que se levantan solas existe un segundo grupo de mecanismos que se accionan con la mano o que aprovechan el movimiento de la página para girar. Las ruedas giratorias se montan sobre un eje de papel: un disco pequeño doblado en cruz que atraviesa el orificio y se abre por detrás, o una arandela doble que reparte la presión y evita que el agujero se agrande con el uso.
Las bielas conectan el movimiento de apertura con el giro de una pieza. Un brazo estrecho pegado a una mitad del pliego y articulado en el borde del disco convierte el recorrido lineal de la página en rotación. La longitud del brazo determina cuánto gira: pequeños cambios de dos o tres milímetros alteran de forma visible el resultado, de modo que conviene fijarlo con un punto de adhesivo reversible antes de pegarlo definitivamente.
Las piezas deslizantes se guían con dos bandas de papel pegadas por sus extremos que forman un carril. El tirador debe llevar topes en los dos límites del recorrido para que no se salga ni se pierda dentro del pliego, y una holgura de medio milímetro por lado: más ajustado se agarrota con la humedad, más suelto se descoloca.
El cálculo del plegado en plano
La prueba definitiva de una estructura desplegable no es cómo se abre, sino cómo se cierra. Un mecanismo que funciona espectacularmente con el libro abierto, pero que obliga a forzar la tapa, terminará marcando el papel, descolgando las lengüetas y deformando el bloque.
Plegar en plano significa que, al cerrar el pliego, todas las piezas quedan contenidas dentro del formato y en un número reducido de capas superpuestas. Hay dos comprobaciones geométricas que resuelven la mayoría de los casos: ninguna parte de la pieza puede quedar más lejos del lomo que el borde exterior de la página, y ninguna capa puede cruzar el lomo dos veces, porque entonces no tiene hacia dónde doblarse.
El espesor también cuenta. Cada capa que se acumula sobre el lomo empuja el pliego siguiente; con cuatro o cinco capas en la misma banda vertical, el bloque deja de cerrar recto y la cubierta queda abierta en abanico. La solución habitual es distribuir las piezas a distintas alturas del pliego en lugar de concentrarlas en el centro.
- Cerrar el pliego despacio y detenerse en cuanto algo ofrece resistencia.
- Marcar con lápiz el punto exacto donde aparece el roce.
- Medir cuánto sobresale la pieza respecto al corte y recortar esa diferencia con dos milímetros de margen.
- Contar las capas que se superponen sobre el lomo y repartirlas si son más de tres.
- Repetir el cierre veinte veces seguidas: los fallos de plegado aparecen por acumulación, no en el primer intento.
Gramaje del papel y dirección de la fibra
El material decide más que el dibujo. Un mecanismo bien calculado en un papel inadecuado se comba, se queda a medio camino o se parte por el doblez a la décima apertura. Como referencia de taller, las piezas estructurales trabajan bien entre 160 y 250 g/m²; las lengüetas móviles y las bielas piden algo más flexible, entre 120 y 170; las bases, discos y carriles agradecen 250 o 300.
La dirección de la fibra importa tanto como el peso. El papel se dobla limpio cuando el pliegue sigue la fibra y se cuartea cuando la cruza. Para identificarla basta con rasgar una tira sobrante: el desgarro recto indica el sentido de la fibra, mientras que el irregular indica el contrario. Otra comprobación rápida consiste en curvar la hoja en los dos sentidos y notar en qué dirección ofrece menos resistencia.
En un libro desplegable la fibra debería correr paralela al lomo en las páginas y paralela al doblez principal en cada pieza. Los papeles estucados brillantes son los más delicados: la capa de recubrimiento se agrieta en los dobleces marcados y el defecto no se corrige después.
Hendido y corte: preparar la hoja antes de doblarla
A partir de unos 170 g/m² el papel ya no se dobla bien sin preparación previa. El hendido consiste en aplastar la fibra a lo largo de la futura línea de doblez con una plegadera de punta roma o con un punzón sin filo, siempre apoyado en una regla metálica. La marca debe hacerse por la cara exterior del pliegue, es decir, la que quedará convexa, para que la fibra se comprima en lugar de romperse.
El corte pide otra disciplina. Una cuchilla gastada arrastra la fibra y deja bordes deshilachados que después se ven en los cantos levantados de la pieza; conviene cambiar la hoja mucho antes de lo que parece necesario. En los extremos de las ranuras internas se practican pequeñas muescas redondeadas de alivio, de uno o dos milímetros, porque una ranura terminada en pico concentra la tensión y acaba desgarrando la página.
El orden habitual de las operaciones no es indiferente: primero se cortan los perímetros y las ranuras, después se hienden todas las líneas de pliegue y solo entonces se dobla, siempre en seco y en una sola pasada por línea. Doblar y desdoblar varias veces la misma marca deja una arruga que ya no se recupera.
La maqueta en papel de borrador y la prueba de recorrido
Ninguna estructura debería pasar directamente del dibujo al papel definitivo. La maqueta se hace en un papel barato pero del mismo gramaje aproximado que el material final, porque lo que se está comprobando es el comportamiento mecánico y no el aspecto. Nada de color, nada de acabado: solo líneas de lápiz, números de pieza y flechas que indiquen el sentido de cada pliegue.
La prueba de recorrido consiste en abrir y cerrar el pliego entre veinte y treinta veces observando tres momentos distintos: el arranque, cuando la pieza se despega de la página; el punto medio, alrededor de los cuarenta y cinco grados, donde suelen aparecer los roces; y la apertura completa, donde se comprueba si la estructura queda firme o tiembla.
Todas las correcciones se anotan sobre la propia maqueta, no en una libreta aparte. Escribir la medida corregida junto a la pieza a la que afecta evita el error más frecuente del taller: aplicar un ajuste al elemento equivocado cuando ya han pasado varios días.
- Comprobar que la pieza no necesita ayuda de la mano para levantarse.
- Escuchar: un chasquido seco indica que el papel está forzado en algún doblez.
- Mirar el pliego a contraluz para localizar las lengüetas mal asentadas.
- Cerrar el libro con un peso encima y esperar unos minutos antes de volver a abrirlo.
- Repetir la prueba con la maqueta ya usada: el papel cansado revela los puntos débiles.
Lengüetas de pegado y precisión de posicionamiento
La lengüeta es la parte menos visible y la que más problemas causa. Por debajo de ocho milímetros no ofrece superficie suficiente y termina despegándose; por encima de doce empieza a estorbar al cerrar y engorda el lomo. Entre esas dos medidas se mueve casi todo, con la excepción de las bases grandes, que admiten lengüetas más anchas repartidas en varios puntos.
La posición se resuelve con marcas de registro: dos trazos finos de lápiz sobre la página que indiquen dónde empieza y dónde termina la lengüeta. Sin ellas, el pegado se hace a ojo y un desplazamiento de un milímetro basta para que la pieza se levante torcida.
Conviene pegar con la página semiabierta, cerca de los noventa grados, para que la pieza encuentre por sí misma su posición natural antes de que el adhesivo agarre. Una cola blanca de secado lento da margen para corregir; el adhesivo en barra es más limpio pero perdona menos y pierde agarre con el tiempo en las piezas que trabajan. Después de asentar la lengüeta se pasa la plegadera con una hoja de papel intermedia y se deja secar con un peso ligero.
Montaje del pliego y encuadernación del bloque
El montaje avanza de dentro hacia fuera: primero las piezas que quedan más cerca del lomo y en el plano más profundo, después las que se superponen sobre ellas. Invertir ese orden obliga a meter la mano por debajo de estructuras ya pegadas y suele terminar con una lengüeta arrancada.
Un libro desplegable no se encuaderna como un libro corriente. El bloque crece de grosor hacia el corte delantero porque cada pliego acumula capas, así que el lomo debe compensarse: se añaden tiras de refuerzo entre pliegos, se cose con hilo holgado o se monta el bloque sobre un lomo hueco que permita que las páginas giren sin tirar de las piezas.
La cubierta se calcula con el bloque cerrado y ya montado, nunca con el papel plano, porque la diferencia de grosor puede superar el centímetro. Las guardas cumplen aquí una función estructural además de estética: sujetan el primer y el último pliego, que son los que más tensión reciben al abrir el libro del todo.
Tirada corta y repaso a mano
Producir veinte o cincuenta ejemplares cambia el planteamiento. Lo que en una pieza única se resuelve con paciencia, en una serie hay que resolverlo con plantillas: bases de montaje con las posiciones marcadas, guías de corte reutilizables y un orden de operaciones fijo que se respete en todos los ejemplares.
El corte a mano deja de ser razonable a partir de cierto número de piezas idénticas, y es entonces cuando entra el troquel, que además hiende y corta en la misma pasada. Aun así, el montaje sigue siendo manual: pegar, asentar y comprobar la apertura es un trabajo que no se automatiza en tiradas pequeñas.
El repaso final revisa cuatro cosas en cada ejemplar: barbas de papel en los cortes, lengüetas completamente asentadas, apertura sin ayuda y cierre plano. Los ejemplares terminados se guardan en horizontal, sin apilar demasiado peso encima y lejos de ambientes húmedos, porque el papel absorbe humedad y las piezas pierden tensión antes de llegar a las manos del lector.
Qué se publica en Vigobrubre
Vigobrubre reúne material escrito sobre ingeniería de papel y libros desplegables. No es una tienda ni un catálogo de encargos: lo que se publica son notas de taller redactadas para quien construye estructuras de papel y necesita entender por qué algo no cierra, por qué una V se tuerce o qué gramaje conviene a una pieza concreta.
- Descripciones de mecanismos con su geometría, sus límites y sus fallos habituales.
- Listas de comprobación para las fases de maqueta, pegado y montaje.
- Apuntes sobre materiales: gramajes, fibra, adhesivos y herramientas de hendido.
- Vocabulario de taller en español, con las equivalencias más extendidas.
- Explicaciones del paso de la pieza única a la tirada corta.
Los textos se revisan cuando la práctica desmiente alguna medida o cuando conviene precisar una explicación. Las imágenes que acompañan a los artículos proceden de bancos de imágenes con licencia libre y se utilizan como material editorial: ilustran el tema, no documentan actividades del proyecto.
